Kao dobavljač transformacijskih ispravljača, iz prve sam ruke svjedočio kritičnoj ulozi koju ti uređaji imaju u raznim industrijskim primjenama, posebice u sustavima za kontrolu korozije. Jedno od najčešće postavljanih pitanja naših klijenata je kako se učinkovitost Transform ispravljača mijenja s opterećenjem. U ovom blogu ću se pozabaviti ovom temom, istražujući temeljna načela, praktične implikacije i što to znači za vaše operacije.
Razumijevanje transformacijskih ispravljača

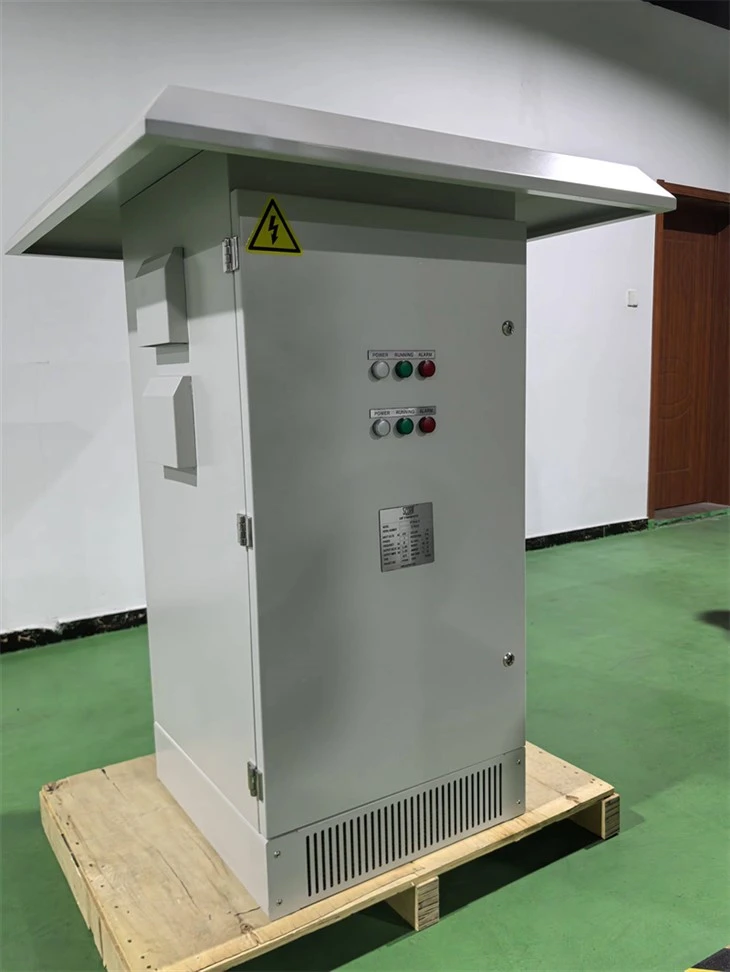

Prije nego što raspravljamo o odnosu između učinkovitosti i opterećenja, ukratko razmotrimo što je transformacijski ispravljač. Transform Rectifier je uređaj koji kombinira transformator i ispravljač. Transformator povećava ili smanjuje ulazni napon na željenu razinu, dok ispravljač pretvara izmjeničnu struju (AC) u istosmjernu struju (DC). Ovaj istosmjerni izlaz se zatim koristi za napajanje različite opreme, kao što jeImpresionirana trenutna snaga sustava, što je ključno za zaštitu metalnih konstrukcija od korozije.
Transform ispravljači naširoko se koriste u industrijama gdje je potrebno stabilno i pouzdano istosmjerno napajanje. Poznati su po svojoj visokoj učinkovitosti, izdržljivosti i sposobnosti podnošenja širokog raspona opterećenja. Međutim, kao i svaki električni uređaj, njihova učinkovitost može varirati ovisno o nekoliko čimbenika, a opterećenje je jedan od najvažnijih.
Osnove učinkovitosti
Učinkovitost je mjera koliko učinkovito uređaj pretvara ulaznu snagu u izlaznu snagu. U slučaju transformatorskog ispravljača, to je omjer istosmjerne izlazne snage i izmjenične ulazne snage, izražen u postocima. Matematički se može predstaviti kao:
[ Učinkovitost (%) = \frac{DC \ izlaz \ snaga}{AC \ ulaz \ snaga} \times 100 ]
Veća učinkovitost znači da se manje energije troši kao toplina, što rezultira nižom potrošnjom energije i troškovima rada. Stoga je razumijevanje kako se učinkovitost mijenja s opterećenjem ključno za optimiziranje performansi vašeg Transform Rectifiera i smanjenje ukupnih troškova energije.
Kako se učinkovitost mijenja s opterećenjem
Učinkovitost transformacijskog ispravljača obično slijedi nelinearni odnos s opterećenjem. Pri vrlo malim opterećenjima, učinkovitost je relativno niska. To je zato što transformator i ispravljač imaju određene fiksne gubitke, kao što su gubici u jezgri transformatora i gubici vodljivosti u diodama ispravljača. Ovi gubici ostaju relativno konstantni bez obzira na opterećenje, tako da kada je opterećenje malo, fiksni gubici predstavljaju veći udio ukupne ulazne snage, što rezultira nižom učinkovitošću.
S povećanjem opterećenja povećava se i učinkovitost. To je zato što fiksni gubici postaju manji udio ukupne ulazne snage kako izlazna snaga raste. Transform Rectifier postiže maksimalnu učinkovitost pri određenom opterećenju, koje se često naziva nazivno opterećenje ili optimalno opterećenje. U ovoj točki, ravnoteža između fiksnih gubitaka i varijabilnih gubitaka (koji rastu s opterećenjem) je optimizirana, što rezultira najvećom mogućom učinkovitošću.
Međutim, ako se opterećenje nastavi povećavati iznad nazivnog opterećenja, učinkovitost se ponovno počinje smanjivati. To je zbog činjenice da promjenjivi gubici, kao što su gubici bakra u namotima transformatora i povećani gubici vodljivosti u ispravljačkim diodama, rastu brže od izlazne snage. Kao rezultat toga, udio potrošene energije se povećava, što dovodi do pada učinkovitosti.
Praktične implikacije
Razumijevanje odnosa između učinkovitosti i opterećenja ima nekoliko praktičnih implikacija za korisnike transformacijskih ispravljača. Prvo, važno je pravilno dimenzionirati svoj Transform Rectifier. Ako odaberete jedinicu koja je prevelika za vaše opterećenje, većinu će vremena raditi s niskim opterećenjem, što će rezultirati nižom učinkovitošću i većim troškovima energije. S druge strane, ako odaberete jedinicu koja je premala, može biti preopterećena, što dovodi do smanjene učinkovitosti, pregrijavanja i potencijalno preranog kvara.
Drugo, možete optimizirati rad vašeg Transform Rectifiera podešavanjem opterećenja. Na primjer, ako imate više opterećenja, možete ih ravnomjerno rasporediti na više transformacijskih ispravljača kako biste osigurali da svaka jedinica radi blizu svog nazivnog opterećenja. To će pomoći da se poveća ukupna učinkovitost vašeg elektroenergetskog sustava.
Konačno, važno je redovito pratiti učinkovitost vašeg Transform Rectifiera. Mjerenjem ulazne i izlazne snage i izračunavanjem učinkovitosti možete otkriti sve promjene u performansama tijekom vremena. Značajno smanjenje učinkovitosti može ukazivati na problem s uređajem, poput neispravne diode ili kratkog spoja u transformatoru, što treba odmah riješiti kako bi se izbjegla daljnja oštećenja.
Studije slučaja
Kako bismo ilustrirali važnost razumijevanja odnosa između učinkovitosti i opterećenja, pogledajmo nekoliko studija slučaja.
Studija slučaja 1: Sustav za kontrolu korozije malih razmjera
Sustav za kontrolu korozije malih razmjera koristio je transformacijski ispravljač koji je bio znatno prevelik za opterećenje. Sustav je dizajniran za zaštitu male metalne strukture, ali Transform Rectifier je imao nazivni kapacitet koji je bio puno veći od stvarnog opterećenja. Kao rezultat toga, Transform Rectifier je radio pri vrlo niskom opterećenju, s učinkovitošću od samo oko 60%. Nakon zamjene prevelike jedinice s manjim, prikladnije veličine Transform Rectifier, učinkovitost se povećala na preko 90%, što je rezultiralo značajnim smanjenjem troškova energije.
Studija slučaja 2: Industrijska primjena velikih razmjera
U industrijskoj primjeni velikih razmjera, višestruki transformacijski ispravljači korišteni su za napajanje složene mreže opreme. Opterećenja nisu ravnomjerno raspoređena među transformacijskim ispravljačima, uzrokujući da neke jedinice rade pri vrlo niskim opterećenjima, dok su druge bile preopterećene. Ravnomjernijom preraspodjelom opterećenja, ukupna učinkovitost elektroenergetskog sustava povećana je za više od 15%, što je dovelo do značajnih ušteda u troškovima energije i poboljšane pouzdanosti.
Zaključak
Zaključno, učinkovitost transformacijskog ispravljača mijenja se s opterećenjem na nelinearan način. Razumijevanje ovog odnosa ključno je za optimiziranje performansi vašeg Transform Rectifiera, smanjenje troškova energije i osiguravanje pouzdanosti vašeg energetskog sustava. Ispravnim dimenzioniranjem vašeg Transform Rectifiera, podešavanjem opterećenja i redovitim praćenjem učinkovitosti, možete povećati prednosti ovih uređaja i minimizirati rizike povezane s neučinkovitim radom.
Ako ste zainteresirani saznati više o našemTransform ispravljačproizvode ili imate pitanja o tome kako optimizirati učinkovitost vašeg elektroenergetskog sustava, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo pronaći najbolja rješenja za vaše specifične potrebe i osiguramo uspjeh vašeg poslovanja.
Reference
- "Power Electronics: Converters, Applications, and Design" Ned Mohan, Tore M. Undeland i William P. Robbins.
- "Transformatori i prigušnice za energetsku elektroniku: teorija, dizajn i primjena" Marian K. Kazimierczuk.
- Tehnički priručnici i podatkovne tablice vodećih proizvođača Transform Rectifiera.
